) B! t3 K) L# f- T1 p3 K3 U３．斷脫強度和斷脫伸長率　

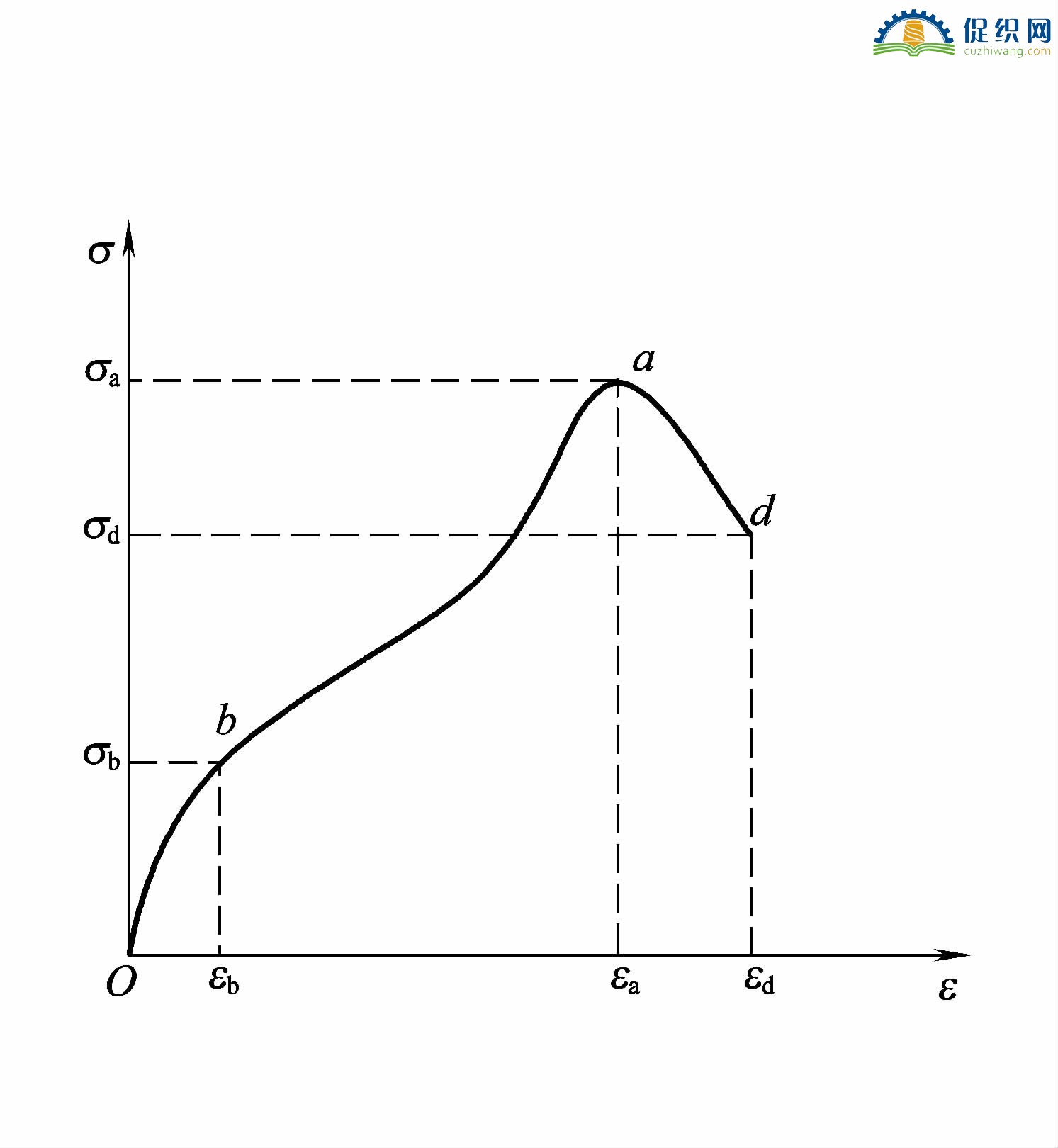

3 p6 W2 }7 D( f  L9 p+ a8 a$ @材料拉伸中，一部分材料在拉伸過程中達到最大力點（圖１中ａ）之后，并未直接斷脫，而緩慢下降一段之后應力才急劇下降并斷脫，因此在斷裂點ａ之外，還有一個斷脫點ｄ（ｒｕｐｔｕｒｅｐｏｉｎｔ）。這點的強度稱為斷脫強度（ｒｕｐｔｕｒｅｔｅｎａｃｉｔｙ），其伸長率稱斷脫伸長率（ｒｕｐｔｕｒｅｅｌｏｎｇａｔｉｏｎ）。

拉伸變形曲線有關指標如下。
+ _# J8 p5 M5 Z6 f5 I# c( A１．初始模量　
7 K+ D+ a" G* W: ?' I) a& S拉伸應力曲線伸長率曲線圖1中Ｏｂ線段斜率較大，斜率即拉伸模量Ｅ。
3 [0 z; s; g8 i4 F3 ~; I/ PＥ＝ｄσ/ｄε
因此，在曲線Ｏｂ段接近Ｏ點附近，模量較高，即為初始模量，它代表紡織纖維、紗線和織物在受拉伸力很小時抵抗變形的能力。初始模量的簡便求法是：伸長率為１％時的纖維應力的１００倍，即為初始模量，單位為ｃＮ／ｔｅｘ或ｃＮ／ｄｔｅｘ，一般用Ｅ_０表示。它的大小與纖維材料的分子結構及聚集狀態有關，如苧麻纖維Ｅ０為１７６～２２０ｃＮ／ｄｔｅｘ，棉纖維Ｅ_０為６０～８２ｃＮ／ｄｔｅｘ，綿羊毛纖維Ｅ_０為８．５～２２ｃＮ／ｄｔｅｘ，這是由于麻纖維聚合度高（約為３萬）；而棉纖維聚合度略低（１～１．５萬），分子鏈伸展并且氧六環剛硬；毛纖維分子鏈柔軟，且有α螺旋，聚合度也低（１００～３００），毛織物的手感較柔軟，與紡織制品的手感、懸垂、起拱性能等關系密切。
