8 N4 J  I4 Q- J4 P7 F" t* t織物的縱橫截面示意圖
8 M$ M) U) A6 l4 X% @為了表示織物中經緯紗交織的空間結構狀態及紗線彎曲情況，除組織圖外，往往還需借助于截面圖形象地表示出織物的外觀特征，特別是當組織結構較復雜時，截面圖尤其有用。
7 H0 U) h/ x5 w) E/ G' R) n. [7 \縱向截面示意圖是表示沿著織物中某根經紗正中間將織物切斷，再將斷面向左或向右翻轉９０°后的剖面視圖，其中經紗是連續彎曲的曲線，而緯紗是被切斷的圓形?？v向截面示意圖一般畫在組織圖的側面。
8 u% x! t! ~- z- S/ w- f橫向截面示意圖是表示沿著織物中某根緯紗正中間將織物切斷，再將斷面向上或向下翻轉９０°后的剖面視圖，其中緯紗是連續彎曲的曲線，而經紗是被切斷的圓形。橫向截面示意圖一般畫在組織圖的上方或下方。

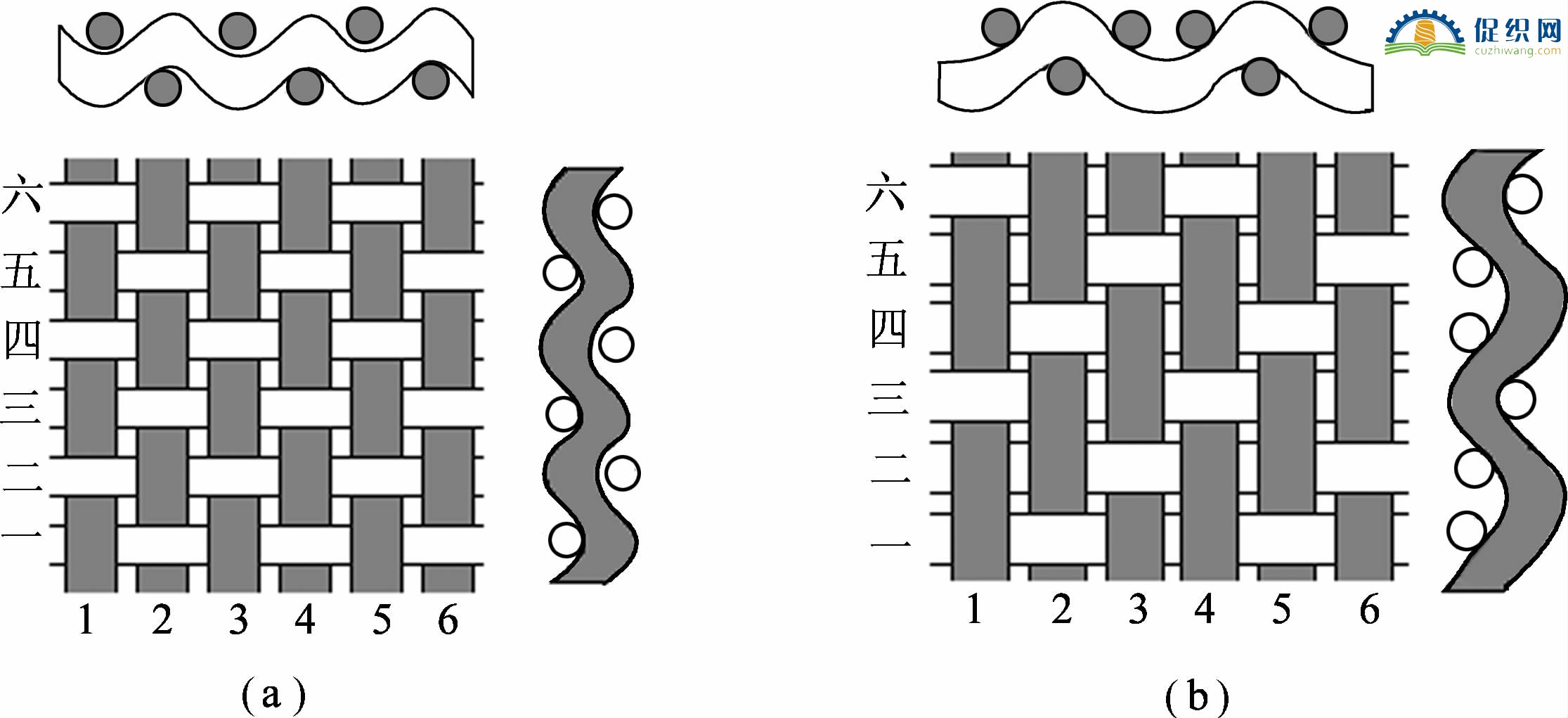

圖（ａ）、圖（ｂ）中組織圖的右方和上方分別是各自織物的縱向截面示意圖和橫向截面示意圖。

用一個組織循環可以表示整個織物組織。構成一個組織循環所需要的經紗根數稱為組織循環經紗數，用Ｒｊ表示；構成一個組織循環所需要的緯紗根數稱為組織循環緯紗數，用Ｒｗ 表示。組織循環經、緯紗數是構成織物組織的重要參數。如圖（ａ）中，第３、第４根經（緯）紗分別與第１、第２根經（緯）紗的浮沉規律相同，即第３、第４根經（緯）紗的浮沉規律是第１、第２根經（緯）紗的重復，其組織循環經（緯）紗數等于２。同理，圖（ｂ）中第４、第５、第６根經（緯）紗的浮沉規律是第１、第２、第３根經（緯）紗的重復，其組織循環經（緯）紗數等于３。
. I0 [4 Y+ B; Q在一個組織循環中，當其經組織點數等于緯組織點數時稱為同面組織，當其經組織點數多于緯組織點數時稱為經面組織，當其緯組織點數多于經組織點數時稱為緯面組織。組織循環有大小之別，其大小取決于組織循環紗線數的多少。
