為了對不同結構的織物進行比較，常采用斷裂功。斷裂功相當于織物拉伸至斷裂時所吸收的能量，也就是織物具有的抵抗外力破壞的內在結合能，因而在一定程度上可以認為，織物的這種能量越大，織物愈堅牢。實驗數據表明，滌／棉和滌／棉／錦織物的斷裂功比純棉織物高１００％ ～２００％，棉／維織物的斷裂功比棉織物高５０％。合成纖維長絲織物、蠶絲織物與絹紡類織物雖然平方米重比棉織物低得多，但斷裂功一般較大，實際使用牢度也良好。這說明斷裂功與實際穿著牢度有一致趨勢。但必須指出，斷裂功是一次拉伸概念，而實際穿著中織物破壞不是一次外力作用的結果，而是小負荷或小變形下的反復多次作用。

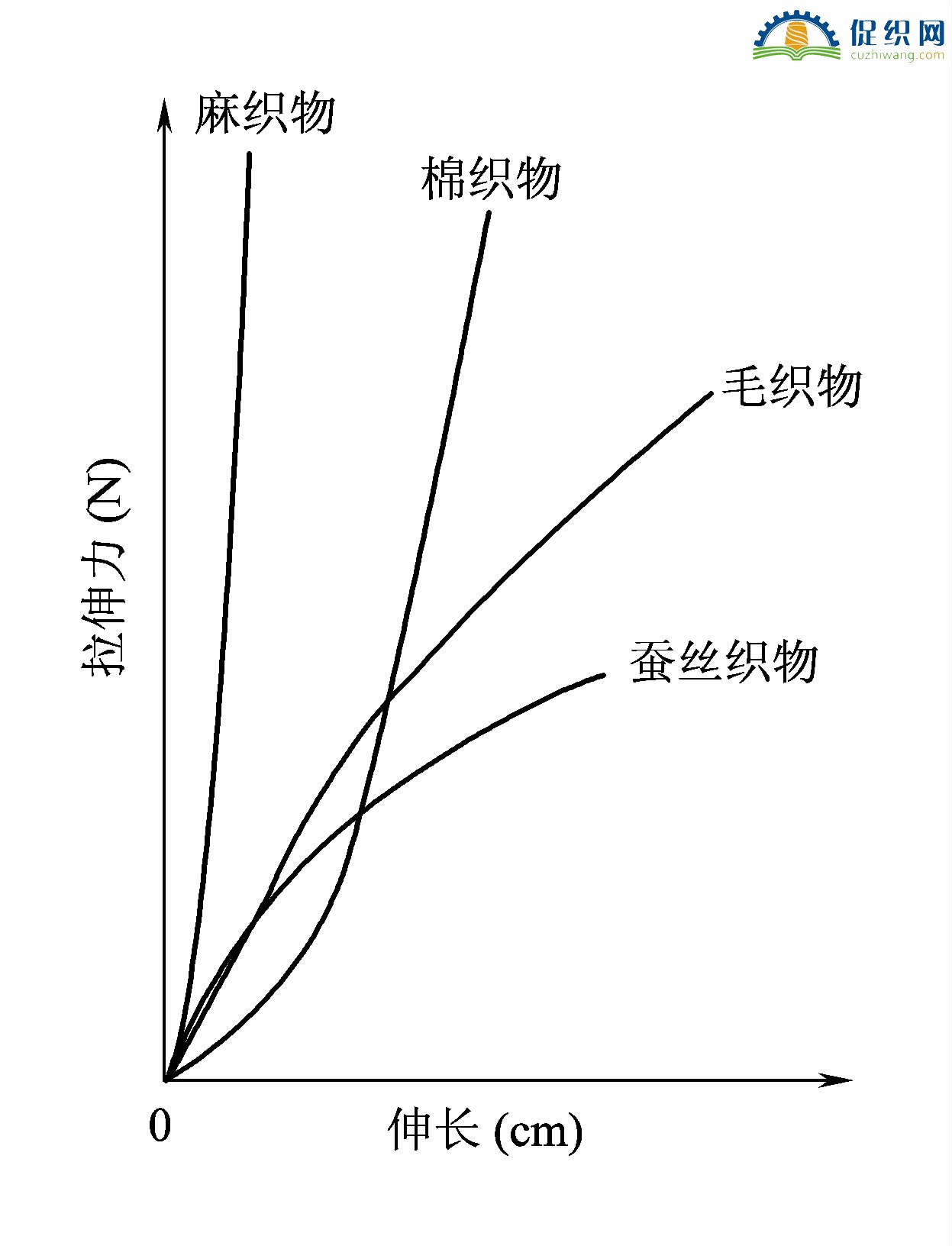

9 \" V% M  P) Y3 w由于斷裂功包括強度與伸長率兩項指標，還涉及拉伸曲線的形態，因此斷裂功比斷裂強度能更全面地反映染整工藝質量，尤其對化纖織物更是如此。此外，織物的斷裂功指標比耐磨指標更為穩定。
