了解學習了，謝謝分享

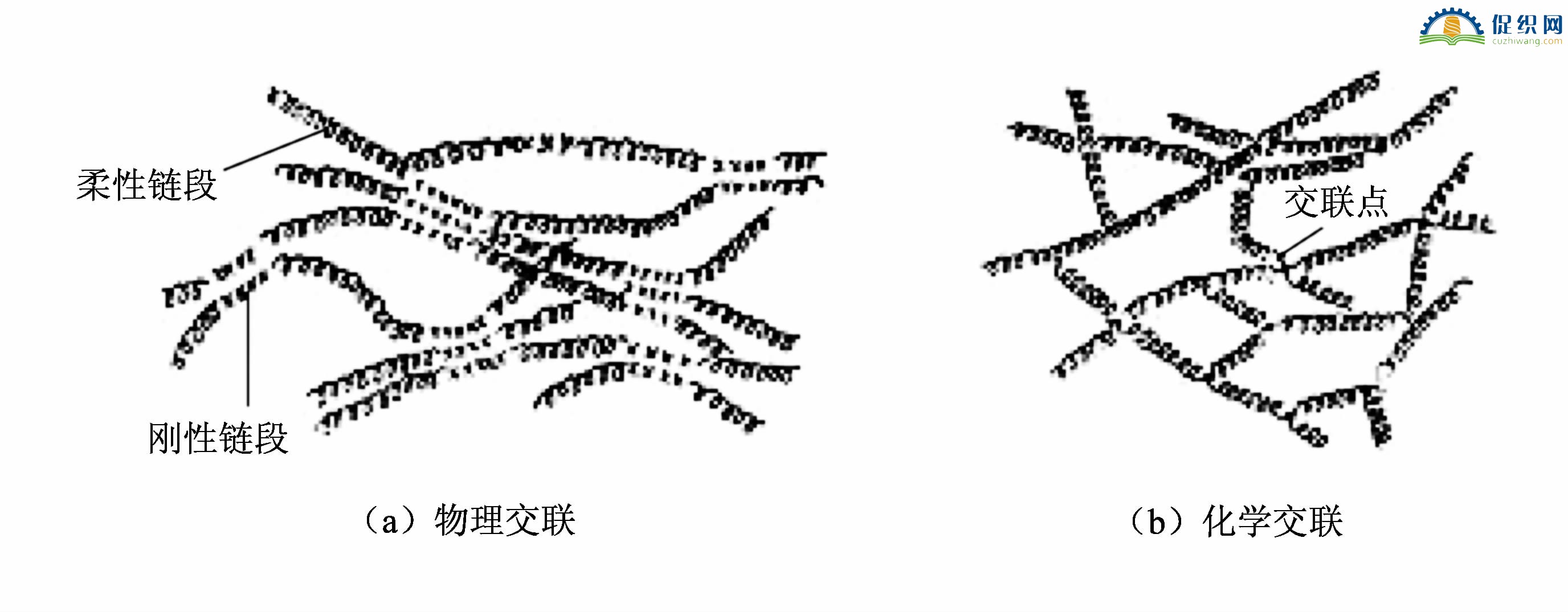

２．氨綸的性能
$ ?$ G& H' O) ]8 g6 t/ y  {（１）密度和線密度：氨綸的密度為１．２０～１．２１ｇ／ｃｍ^３，雖略高于橡膠絲（不加填料時，天然橡膠密度為０．９５ｇ／ｃｍ３，各種合成橡膠在０．９２～１．２３ｇ／ｃｍ^３），但在化學纖維中仍屬較輕的纖維，氨綸的線密度一般為２２～４７７８ｄｔｅｘ，最細可達１１ｄｔｅｘ。
* s, u6 ^% t' ~& l+ h% C" H5 t（２）吸濕性：在溫度為２０℃、相對濕度６５％下，氨綸的回潮率為１．１％，雖較棉纖維、羊毛及錦綸等小，但優于滌綸、丙綸和橡膠絲。
1 k" g# s5 ]. T/ E, G- \7 l（３）力學性能：氨綸的濕態斷裂比強度為０．３５～０．８８ｃＮ／ｄｔｅｘ，干態斷裂比強度為０．５～０．９ｃＮ／ｄｔｅｘ，是橡膠絲的２～４倍。氨綸的斷裂伸長率可達５００％ ～８００％，瞬時彈性回復率為９０％以上，與橡膠絲相差無幾，比一般加彈處理的高彈聚酰胺纖維（彈性伸長大于３００％）還大，它的形變回復率也比聚酰胺彈力絲高，見下表。另外，氨綸還具有良好的耐撓曲、耐磨性能等。
1 K# }3 a$ ^" {( T- T* _（４）耐熱性：氨綸的軟化溫度約為２００℃，熔點或分解溫度約為２７０℃，優于橡膠絲，在化學纖維中屬耐熱性較好的品種。
（５）化學穩定性：氨綸對次氯酸鈉型漂白劑的穩定性較差，推薦使用過硼酸鈉、過硫酸鈉等含氧型漂白劑。聚醚型氨綸的耐水解性好；而聚酯型氨綸的耐堿、耐水解性稍差。
/ P+ l  y$ B" e% v% k) \; L（６）染色性：氨綸的染色性能尚可，染錦綸的染料都能使用，通常采用分散染料、酸性染料等染色。
0 R+ S& S" w) H2 v- E) S* K# @# c. u

兩類氨綸的性能
, Z  }) ~2 d4 O. T. R, F! O! ~: E

項目	聚醚型	聚酯型
斷裂比強度（ｃＮ／ｄｔｅｘ）	０．６２～０．７９	０．４９～０．５７
斷裂伸長率（％）	４８０～５５０	６５０～７００
彈性回復率（％）	９５（伸長５００％）	９８（伸長６００％）
彈性模量（ｃＮ／ｄｔｅｘ）	０．１１	０．１３
密度（ｇ／ｃｍ３）	１．２１	１．２０
回潮率（％）	１．３	０．３
耐熱性	１５０℃發黃，１７０℃發黏	１５０℃有熱裂塑性，１９０℃強度下降
耐酸堿性	耐大多數酸，在稀鹽酸和硫酸中變黃	耐冷稀酸，在熱堿中快速水解
耐溶劑性	良好	良好
耐氣候性	暴曬于日光下強度有下降	暴曬于日光下強度有下降并變色
耐磨性	良好	良好
