' S) N2 s7 R- H1 E3 I4 ?三、 木棉纖維的主要性能

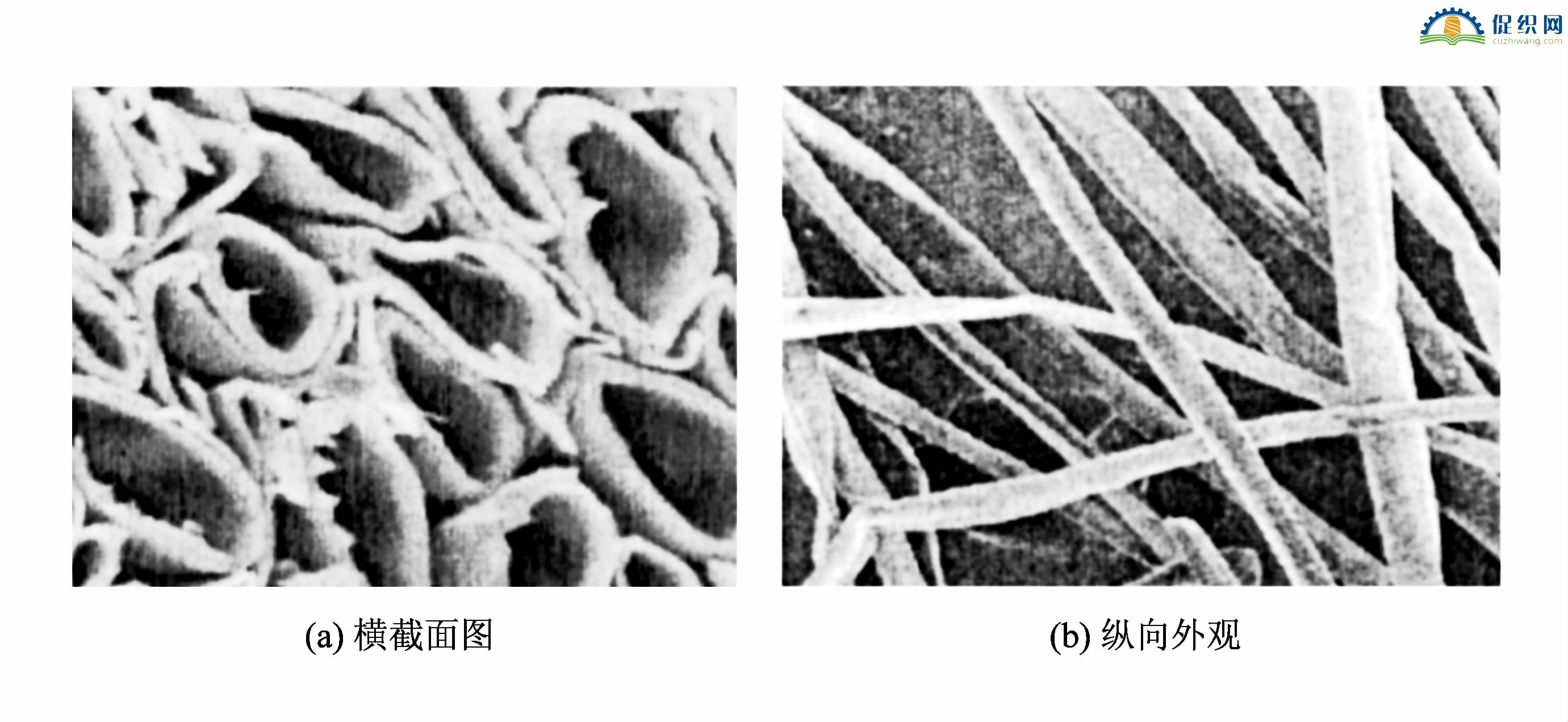

１．纖維規格　
+ ^  Q1 @3 K& n木棉纖維長度較短，為８～３４ｍｍ。纖維中段直徑范圍是２０～４５μｍ，線密度為０．９～１．２ｄｔｅｘ。近年發現木棉果殼內壁西區域纖維長度為１６～３４ｍｍ，果殼中心籽區纖維長度８～２０ｍｍ。
# G3 C8 |: o% Y２．密度　
7 [% V% F7 I% j; l, z木棉纖維的中空度高達９４％ ～９５％ ，胞壁極薄，未破裂細胞的密度為０．０５～０．０６ｇ／ｃｍ３。木棉纖維集合體浮力好，在水中可承受相當于自身２０～３６倍的負載重量而不致下沉。木棉集合體在水中浸泡３０天，其浮力也僅下降１０％。
8 [2 S( ?1 V2 t  D, Y３．強度與伸長　
木棉纖維的強力較低，伸長能力小。單纖維平均強力為１．４～１．７ｃＮ，纖維比強度為０．８～１．３ｃＮ／ｄｔｅｘ，斷裂伸長率為１．５％ ～３．０％。
- W) P9 p9 S* Q6 ~0 K" r４．扭轉剛度　
: E, J5 w1 e3 U! a/ W: Z6 a9 J木棉纖維的相對扭轉剛度很高，為７１．５×１０－４（ｃＮ·ｃｍ２）／ｔｅｘ２，大于玻璃纖維的扭轉剛度，使紡紗加捻效率降低，因此很難用加工棉或毛的紡紗方法單獨紡紗。
" j/ w  b4 X; A+ E５．吸濕性　
木棉纖維吸濕性好于棉纖維，則其標準回潮率為１０％ ～１０．７３％。
６．光學性能　
! q8 P3 a9 M6 t9 N木棉纖維的平均折射率為１．７１８，略高于棉纖維的平均折射率１．５９６。
$ Y0 K6 M* {3 f' y7 `8 P- W( R７．耐酸性　
( U; k$ Q& G. w, w" Q" z木棉纖維的耐酸性較好。常溫下稀酸、弱酸對其沒有影響，木棉纖維溶解于３０℃時７５％的硫酸和１００℃時６５％的硝酸，部分溶解于１００℃時３５％的鹽酸。
2 {7 k% u! d! P2 q9 a８．耐堿性　
( Q; b: z4 m( `* k  Q9 n2 H木棉纖維耐堿性能良好，常溫下氫氧化鈉溶液對其沒有影響。
: i# u6 e8 U% O4 S９．染色性　
' ~! ?5 `; l& l4 h) t8 u* M7 z木棉可用直接染料染色，但其上染率低，約為６３％，而同樣條件下棉的上染率為８８％。由于木棉纖維含有大量木質素和半纖維素，它們和纖維素互相糾纏和分子間力作用導致了纖維素部分羥基飽和，染料分子不能順利結合。
１０．色澤　
木棉纖維有白、黃和黃棕色三種顏色。
( ~  z6 S& S; o
