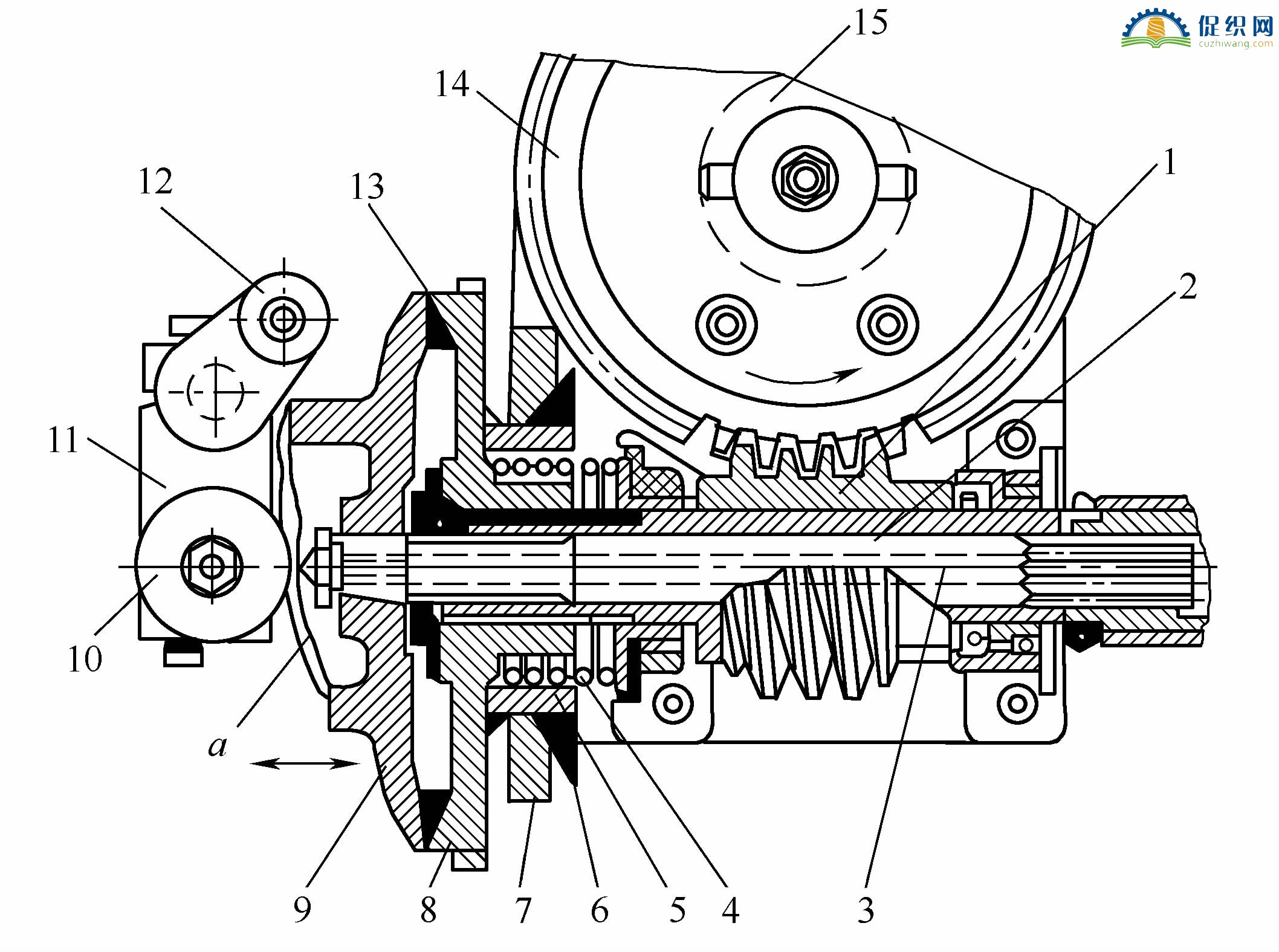

正文摘要:本帖最后由 三強紡織 于 2015-7-31 22:31 編輯 * E/ o9 m0 K# @" B- i. N% D, {& y( z+ f2 N) b 摩擦離合器式送經機構如圖所示，它的送經量可以做無級變化的調整，故經紗張力控制的準確性較好。該送經機構在片梭織 ... |
|
' W4 y, C' [1 S. o2 }- G: l 2.送經量計算 摩擦離合器送經機構的每緯經紗送出量Ｌｊ： Ｌｊ＝ θＺ１Ｚ３ πＤ /３６０°Ｚ２Ｚ４ 式中：θ———主軸回轉一周過程中從動摩擦盤轉過角度，（°）； Ｚ１、Ｚ２、Ｚ３、Ｚ４———蝸桿１、蝸輪１４、送經齒輪１５、織軸邊盤齒輪的齒數或頭數；3 y1 L5 \8 Y& [6 g/ b. \* d# l Ｄ———織軸直徑，ｍｍ。- r( v+ F8 y" S3 K 從理論上講，θ的最小值可以為無窮小，θ的最大值能接近３６０°，并可據此計算送經機構的可織緯密范圍。但是，選用這些極限狀態會產生不良后果：θ過小，摩擦盤將嚴重磨損；θ過大，則第一次送經后摩擦盤尚未制停，第二次送經又要開始，容易造成送經不勻。因此，生產實際中θ的范圍一般為２５°～３２９°，通常根據Ｚ１和Ｚ２四種不同的傳動比來選擇合理使用的緯密范圍。 |
|
1 @7 I9 M3 d- p. j 1.經紗放送傳動部分 送經側軸３與織機主軸同步轉動，帶動固定在軸端上的主動摩擦盤９。當轉子桿１１被鎖定于某一位置上時，轉子１０將與回轉著的主動摩擦盤上凸輪面ａ接觸。 轉子就地轉動，凸輪面的凸出部分迫使送經側軸和主動摩擦盤向右移動，并通過摩擦環１３壓到從動摩擦盤８上，使從動摩擦盤８和固定在從動摩擦盤上的制動圈５向右移動，制動圈上摩擦環６與機架７脫離，制動解除。于是主動摩擦盤驅使從動摩擦盤、軸管２和軸管上的蝸桿１、蝸輪１４、送經齒輪１５轉動，允許織軸在經紗張力作用下放出經紗。當主動摩擦盤開始轉入凸輪面的凹陷部分與轉子接觸時，被壓縮了的彈簧４得到恢復，推動主動和從動摩擦盤向左移動，一旦制動圈被機架擋住，則主動和從動摩擦盤分離，在彈簧力作用下，從動摩擦盤通過摩擦環６緊靠在機架上，并立即停止轉動，放出經紗動作終止。由此可見，從動摩擦盤的轉動發生在主軸回轉一周的部分時間區域內，它的轉動角θ取決于轉子與主動摩擦盤凸輪面的接觸區段長度。轉子鎖定的位置越靠近主動摩擦盤，則接觸區段長度越長，轉動角θ越大，送經量也越多。 |
