+ l6 H2 _' X, O( V2 Z% P3.送經量自動調節部分

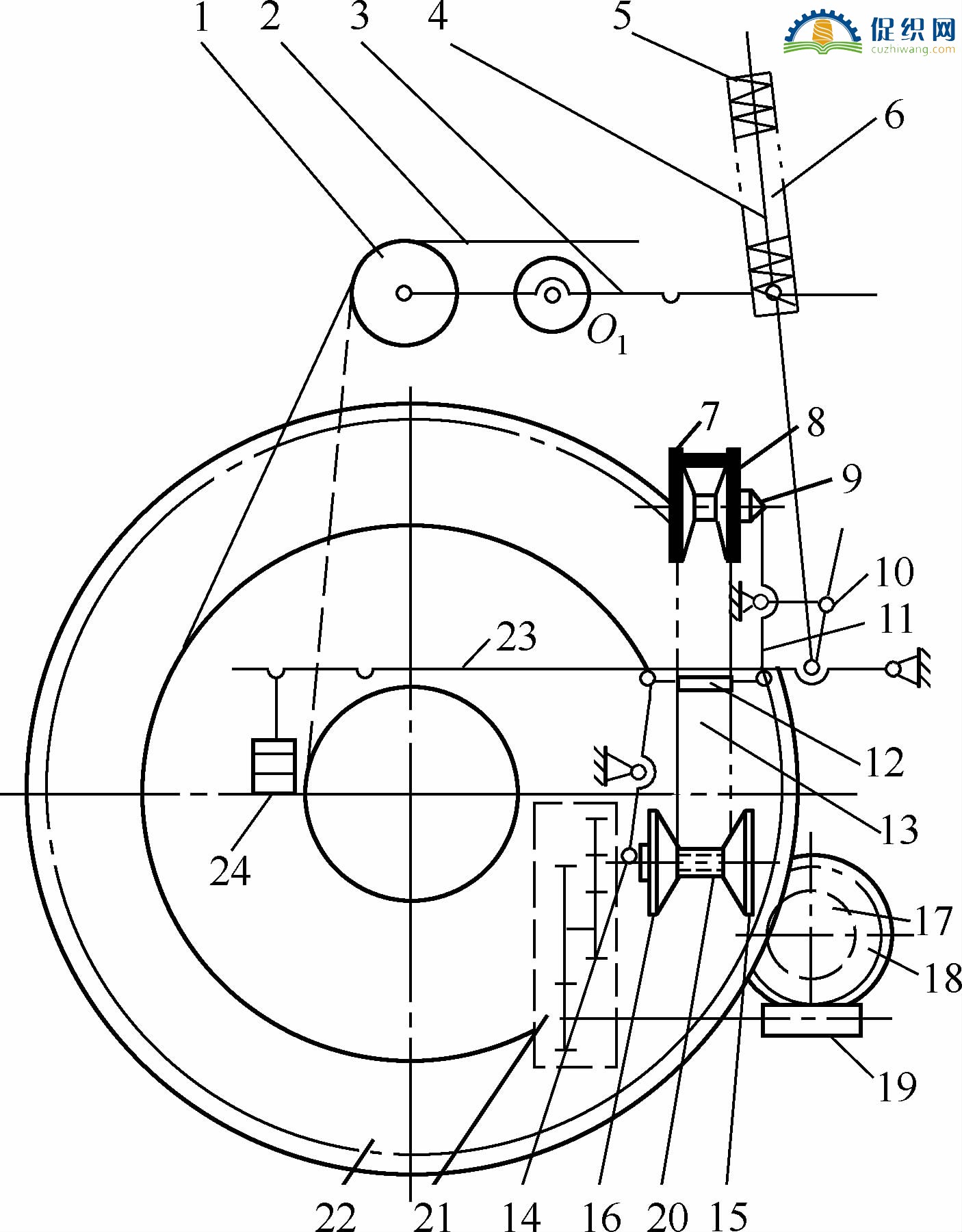

這種送經機構能根據經紗張力的變化自動調整經紗送出量，使經紗張力維持恒定數值。當經紗張力增大時，經紗２使活動后梁１下移，通過張力感應桿３、彈簧連桿４、角形桿１０，克服張力重錘２４的重力矩和角形桿的阻力矩，使雙臂桿１１作逆時針轉動。于是可動錐盤８向固定錐盤７靠近，輸入軸９上錐形盤的傳動半徑Ｄ１增加。同時，雙臂杠桿１４作順時針轉動，在皮帶張力作用下，可動錐盤１６遠離固定錐盤１５，輸出軸２０上錐形盤的傳動半徑Ｄ２減小。其結果為每緯送經量Ｌ增大，經紗張力下降，回復到正常數值。相反，當經紗張力減小時，則Ｄ１減小，Ｄ２增大，每緯送經量Ｌ減小，從而經紗張力增大，回復到正常數值。與外側式送經機構相比，帶有無級變速器的調節式送經機構能保持比較均勻的織機上機張力，當織軸從滿軸到空軸的過程中，經紗上機張力變化為５％ ～８％。

1.經紗放送傳動部分
主軸轉動時，通過傳動輪系（圖中未畫出，輪系的傳動比為ｉ１）帶動無級變速器的輸入軸９，然后經錐形盤無級變速器的輸出軸２０、變速輪系２１、蝸桿１９、蝸輪１８、齒輪１７，使織軸邊盤齒輪２２轉動，允許織軸在經紗張力作用下放出經紗。這是一種連續式的送經機構，在織機主軸回轉過程中始終發生著送經動作，它避免了間歇送經機構的零件沖擊等弊病，因此適用于高速織機。
& J. z- w$ P- t0 i, L; o2.送經量計算
該送經機構的經紗送出量可以變化，變速輪系２１的四個齒輪為變換齒輪，改變變換齒輪的齒數，可以滿足不同范圍送經量的要求。在變速輪系所確定的某一個送經量變化范圍內，通過改變無級變速器的速比，又可在這一范圍內對送經量做出細致、連續的調整，確保機構送出的每緯送經量與織物所需的每緯送經量精確相等。
