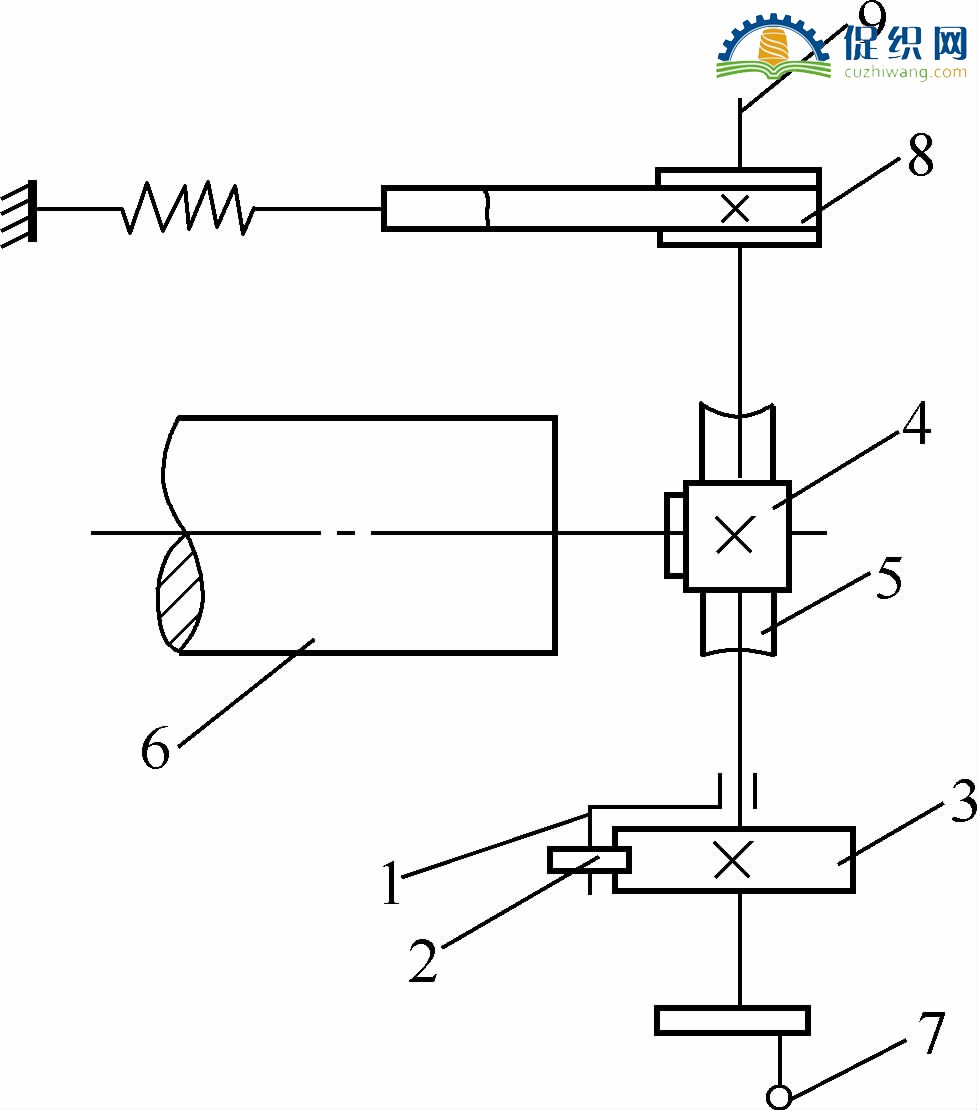

在緞條手帕等織物生產時，為產生一段緯密較大的織物，要求卷取機構有時停止卷取。在織機上，通過杠桿、吊鏈等有關的機構，使棘爪２抬起，可以實現停卷的目的。因此，這是一種由機械控制完成時而等量卷取、時而停卷的卷取量可變的卷取機構。
* Z# Q! S7 [- `0 M/ H* u在這種卷取機構中，由于機構間歇運動，棘輪棘爪的沖擊依然存在。蝸輪與蝸桿的自鎖可防止變換棘輪倒轉，但蝸輪與蝸桿的嚙合齒隙仍不可避免地引起變換棘輪少量的倒轉，造成布面游動。

/ D- y0 i; N! \+ ^; h/ O) E根據機構的傳動關系可知，織機主軸回轉一周（織入一緯）所對應的織物卷取長度為：
8 D6 U5 Z9 h% @* BＬ＝ｍＺ４πＤ/ (Ｚ３Ｚ５)
; ?, l4 Y% F+ n9 T0 E( O% K& b式中：Ｌ———每織入一緯所對應的織物卷取長度，ｍｍ；
ｍ———每織入一緯，變換棘輪轉過齒數；
$ q1 b: z' N9 @4 z1 NＺ３、Ｚ４、Ｚ５———變換棘輪３、蝸桿４、蝸輪５的齒數；
' `, r- Q( S3 ]. H! b! P+ |Ｄ———卷取輥直徑，ｍｍ。
進而，根據緯密定義可得織物機上緯密Ｐ′Ｗ 和織物機下緯密ＰＷ（織物緯密）：
* z+ j# q/ I% u1 LＰ′Ｗ ＝ Ｚ３Ｚ５×１００ /(ｍＺ４πＤ)（根／１０ｃｍ）
3 k: c! u" S0 M4 ]4 ?* |ＰＷ ＝Ｐ′Ｗ/(１－ａ) （根／１０ｃｍ）
