% o, x/ {6 I. b3.紋板與提綜

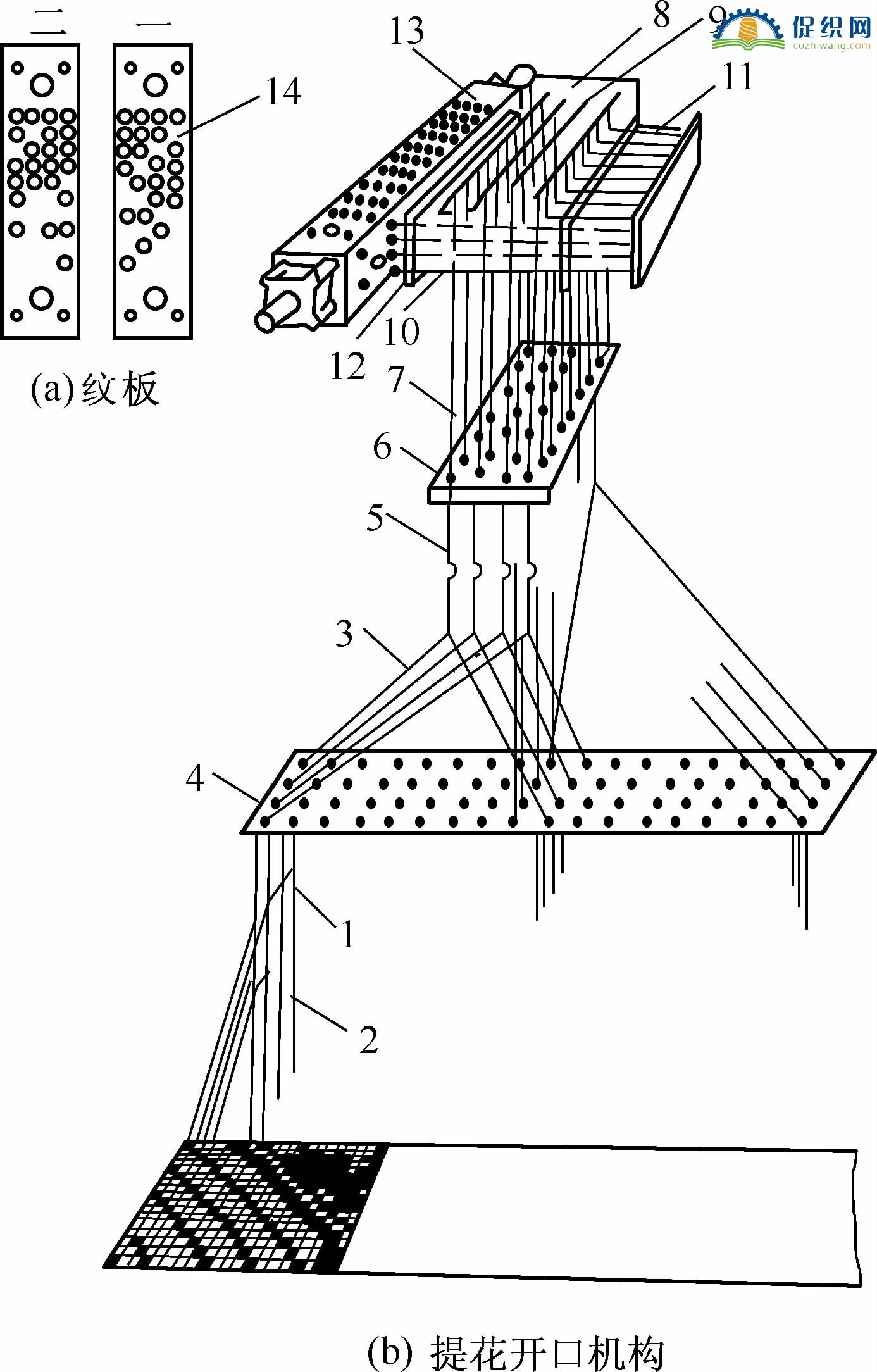

在提花開口機構上，一塊紋板對應一緯的經紗升降信息。圖（ａ）畫出了第一、第二兩塊紋板的紋孔分布，這兩塊紋板代表了織物組織的第１、第２緯的經緯交織狀態。提花開口機構中，豎鉤的橫向排列稱為行，前后排列稱為列。圖（ｂ）是１０行４列的提花開口機構。行數和列數之積即為豎鉤的總數，俗稱口。提花開口機構的工作能力即以此數來衡量。４為目板。
6 B, s* k. ?, Q% b. l單動式提花開口機構的刀箱在主軸一回轉內上下往復一次，底板與刀箱運動方向相反，也作一次上下往復?？梢?，每次提綜完成后，梭口上下兩層經紗必在中間位置合并，而后形成新的梭口。顯然，單動式機構提刀的運動較為劇烈，不利于高速運轉。
' o& {: M4 d  G+ @; Z8 T% K9 B8 l

2.選綜裝置
( U% w( G6 M: y, `) y3 W選綜裝置由花筒１３、橫針１０、橫針板１２等組成。橫針１０同豎鉤７呈垂直配置，數目相等，且一一對應，每根豎鉤都從對應橫針的彎部通過，橫針的一端受小彈簧１１的作用而穿過橫針板１２上的小孔伸向花筒１３上的小紋孔?；ㄍ餐断涞倪\動相配合，作往復運動。紋板１４覆在花筒上，每當刀箱下降至最低位置，花筒便擺向橫針板。如果紋板上對應于橫針的孔位沒有紋孔，紋板就推動橫針豎鉤向右移動，使豎鉤的鉤部偏離提刀的作用線，與該豎鉤相關聯的經紗在提刀上升時不能被提起；反之，若紋板上有紋孔，紋板就不能推動橫針和豎鉤，因而豎鉤將對應的經紗提起。刀箱上升時，花筒擺向左方并順轉９０°，翻過一塊紋板。每塊紋板上紋孔分布規律實際上就是一根緯紗同全幅經紗交織的規律。
由于橫針及豎鉤靠紋板的沖撞而作橫向移動，紋板受力大，壽命較短。
