' h$ A2 @" J5 t. g8 v上機圖排列方法2
組織圖在下方，穿綜圖在上方，穿箱圖在它們中間，三者上下排列，左右對齊，而紋板圖隨左右手織機的不同，在穿綜圖的右側(或左側) ，且與其上下平齊，如圖所示。
! Y7 g* D# x2 E; {

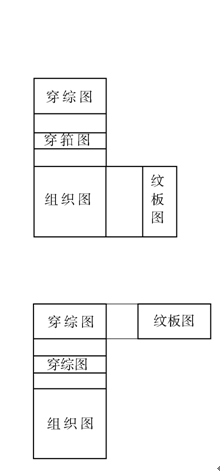

上機圖的排列方法一
組織圖在下方，穿綜圖在上方，穿箱圖在它們中間， 三者上下排列，左右對齊，而紋板圖在組織圖的右側，與組織圖平齊，如圖所示。該種組織圖有一種好處，直觀判斷。依據紋板圖編制紋鏈時，自下而上依次編制即可。
" Y1 d& l; D) o

工廠里的上機圖，一般不把四個圖全畫出來，只畫紋板圖或只畫穿綜圖與紋板圖，其他各部分（除組織圖以外）用文字說明。
