3.紗線張力補償裝置

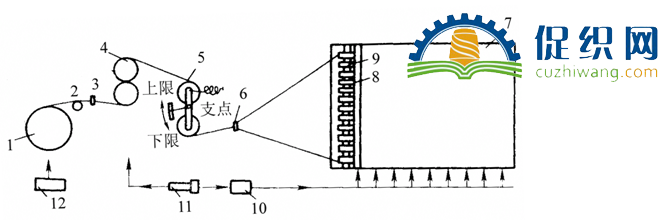

在整經過程中隨著紗線筒子直徑的減小，退繞張力也將發生變化，并影響到紗線的伸長量。為了保持張力穩定，使用張力傳感裝置，在整經過程中對紗筒上彈性紗伸長的差異自動地適時改變拉伸，進行張力的補償，做到繞在盤頭上的彈性紗的伸長差異減少到最低程度。一對張力傳感輥，裝在搖臂上，搖臂借拉簧與經紗張力保持平衡。搖臂軸端固有一只感應螺釘，螺釘隨搖臂作同步擺動。當經紗張力過大時，螺釘壓在下限感應開關上，通過電子放大器使無級調速器加速，筒子退繞速度增加，張力迅速減小。反之當經紗張力過小時，通過上限感應開關和無級調速器使電機減速，筒子退繞速度減小，直到張力恢復正常為止。

除了以上必要的裝置之外，為了盡量減少彈性紗線與機器的接觸點，所有導紗體的表面均為旋轉結構，使紗線受到積極均勻的傳動。

2.紗線牽伸裝置
牽伸裝置是彈性紗整經機上所特有的一種裝置，它是將送紗輥送出的彈性紗卷繞到盤頭上之前進行適當的拉伸，保持彈性紗的平直。預牽伸量是指彈性紗由紗架送紗輥送出到張力輥之間的拉伸量，張力輥速度與紗筒退繞速度的比值稱為預牽伸比，它可以通過改變傳動送紗輥的電動機速度和變換齒輪在1～3.17范圍內調節。從張力輥到盤頭之間紗線的拉伸為后牽伸量，盤頭卷取速度與張力輥速度的比值稱為后牽伸比。因為是彈性紗，后牽伸比可以是正值，也可以是負值?？偁可炝咳Q于紗線從紗筒至盤頭之間的拉伸量，預牽伸比與后牽伸比的乘積為總牽伸比，其值應盡量保持穩定。各牽伸比的計算遵從下列公式：
. {- S7 `  `  J1 H. [Df=Vr/Vy
. b: t1 o% H+ E2 t* d2 \( sDb=Vb/Vr
D=Df*Db=Vb/Vy
2 d# I+ ~* q- x! e$ Q' ^

式中：Df——預牽伸比；

2 P1 Y9 s0 O% m+ ~: `# r: ~7 H6 V* o5 \

     Db——后牽伸比；

6 Z' h3 o$ Y% V" g2 H- J! d& C6 o

     Dt——總牽伸比；

     Vr——張力輥轉動表面線速度，m/s；

' \8 T( q' j, J% H, Y

     Vy——紗筒退繞線速度，m/s；

     Vb——盤頭轉動表面線速度，m/s。
