４．襪筒等部段編織　
編織襪筒、高跟、襪腳、加固圈、套眼和握持橫列時，針筒單向回轉，每一橫列都進行轉移、選針。首先，將上針筒襪針全部轉移到下針筒，上針筒起針閘刀１５、轉移閘刀１７逐級進入工作，將所有上導針片向壓下；同時下針筒輔助轉移閘刀７逐級進入工作，升起下導針片，接受上針筒向下轉移的襪針。接著，上壓翹三角２０壓住上導針片的尾踵，襪針與上導針片片鉤脫離，從而將上針筒襪針全部轉移到下針筒上。隨后，輔助壓針閘刀８逐級進入工作將下導針片向壓下，電子選針器２１下方的活絡復位三角（三角圖中未顯示）將選針片徑向向外推出，準備選針。

# I8 S% y* j) ^- c電子選針器２１根據各部段的組織結構進行選針，選中的選針片沿著選針三角２２上升，下導針片轉移踵進入輔助轉移鑲板１０和下面的鑲板中間，下壓翹三角１２配合作用于下導針片的片踵，將襪針轉移到上針筒；未選中的選針片上方的下導針片經壓針閘刀９壓針，在下針筒墊紗成圈（下導針片的工作踵沿著三角圖中軌跡ｂ—ｂ—ｂ運行）。轉移到上針筒的襪針經上壓針閘刀１８壓針，在上針筒墊紗成圈（上導針片的工作踵沿著三角圖中軌跡ａ—ａ—ａ運行）。

  l) A* F# ?+ ?$ C$ Z５．襪跟襪頭部段編織　
0 ^( `5 O. O9 M$ j/ _+ i; P編織時，選針器下方的活絡復位三角將選針片全部徑向推入針槽，選針器不工作。輔助轉移閘刀７進入一級將長、中踵下導針片（對應襪面部分的襪針）抬起到中三角上方后退出工作（下導針片的工作踵沿著三角圖中軌跡ｅ—ｅ運行），輔助壓針閘刀８、壓針閘刀９和輔助轉移鑲板１０退出工作。與此同時，上起針閘刀１５進入二級，上轉移閘刀１７和上壓針閘刀１８退出工作，上導針片（對應襪面部分的襪針）退出工作（上導針片的工作踵沿著三角圖中軌跡ａ—ｄ—ｄ—ａ運行）。針筒往復回轉，襪底針在下針筒雙向三角座墊紗成圈（針筒正轉時，下導針片的工作踵沿著圖５－１６中軌跡ｂ—ｆ—ｆ—ｂ運行；針筒反轉時，下導針片的工作踵沿著三角圖中ｂ—ｇ—ｇ—ｆ—ｆ—ｂ軌跡運行），挑針器和撳針器配合進行收放針，形成袋形襪跟襪頭。

二、編織程序與工藝
8 |. z- t; _. y- y7 g: U6 R- a１．基本編織程序　
該機采用了電腦程序控制和電子選針裝置，基本的編織程序為：若襪口組織為羅紋抽條，每一橫列上針筒的襪針不必都轉移到下針筒進行重新選針；若襪口組織是提花等花型，則每一橫列上針筒的襪針必須都轉移到下針筒進行重新選針；編織襪頭、襪跟時，選針器退出工作；編織其他部段時，編織每一橫列時上針筒的襪針必須都轉移到下針筒進行重新選針。該機除編織特殊款式（如大襪跟等）的襪品外，上下導針片的排列一般是不變的，因此變換組織與品種比較方便。
5 P. r2 e' \# L, L5 D$ l8 H
２．起口關邊部段編織　
編織起口部段時，首先下針筒電子選針器一隔一將無尾齒上導針片對應的下針槽內的襪針選中并轉移到上針筒。上下針筒的襪針在上下彎紗三角處墊入起口線，編織起口橫列（上、下導針片的工作踵分別沿著三角圖中實線軌跡ａ—ａ—ｃ、ｂ—ｂ—ｂ）。接著上起針閘刀１５和上壓針閘刀１８退出工作，上針筒襪針鉤著起口線藏針，既不退圈也不脫圈（上導針片的工作踵沿著三角圖中軌跡ｃ—ｃ運行）；同時，上關邊閘刀１９將帶尾齒的上導針片向
下推，使上導針片沿上三角座的下針道運行（上導針片的工作踵沿著三角圖中虛線軌跡ａ—ｄ—ｄ—ａ運行），用上導針片的導針頭擋住下針筒襪針的針頭防止針舌關閉。隨后下針筒襪針一隔一編織變化平針，并襯入橡筋線，以增加襪口的彈性和平整度；編織了５個橫列左右的變化平針后，上起針閘刀１５及上壓針閘刀１８再次進入工作，上針筒襪針重新參加編織（軌跡ａ—ａ—ａ），上下襪針形成１＋１羅紋，關邊收口，封閉橡筋線，使起口不致脫散。
9 S7 Y- _& p! w! k
3 z5 M. v, j; N3 b* B$ W" ~) @) K３．襪口部段編織　
襪口組織為１＋１羅紋，編織襪口前，所有上針筒襪針轉移到下針筒，重新選針、轉移，選中編織關邊的那些襪針在上下針筒繼續編織１＋１羅紋。
7 n3 J# v: f0 {7 N

一、導針片排列

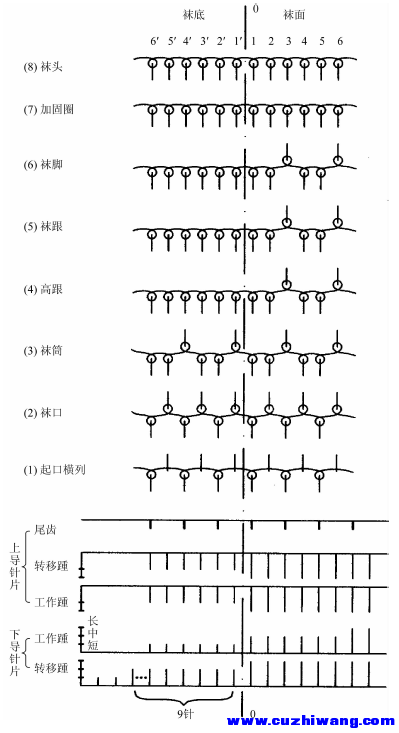

在本例中，襪筒為２＋１羅紋組織，即橫向一個完全組織為３針，因此在襪筒上的完全組織數量為１４４÷３＝４８。一般可在針筒上以襪面與襪底交界處相鄰的兩個完全組織為代表來討論導針片的配置。圖５－１７中右側１、２、３、４、５、６代表編織襪面的一部分針，而左側１′、２′、３′、４′、５′、６′代表編織襪底的一部分針。圖５－１７下方是導針片的排列，其中豎線的長、中、短表示了長踵、中踵、短踵。
& [" W( _4 G, ^8 X2 P
１．上導針片尾齒的排列　
襪口１＋１羅紋組織的編織，需要通過上導針片尾齒的排列來實現對電子選針一隔一排列的下針筒襪針進行有效控制，即對應于下針編織的上針槽應排具有尾齒的上導針片。
+ t7 L0 ]% z$ Z
) C- L+ [5 U; A) j２．導針片轉移踵的排列　
導針片轉移踵的排列應根據襪子各部段的編織順序和織物的組織結構來確定。在上、下針筒中，襪面排長踵轉移踵導針片，以使編織高跟、襪頭跟時轉移閘刀進一級作用長踵導針片而使襪面針退出工作。上導針片轉移踵襪底部位排中踵，下導針片轉移踵襪底部位兩側各排９枚中踵，用于編織特殊款式的高后跟襪子，且方便閘刀進出；其余襪底下導針片轉移踵排短踵。
+ k* o5 x- u, \
% t/ }8 C% a. E% }. @3 k! f# w2 F３．導針片工作踵的排列　
! X3 ?% h3 E6 s- l導針片工作踵的排列與單針筒襪機的插針法基本相同。上導針片在襪底半周排中踵工作踵，在襪面半周排長踵工作踵。下導針片襪底部分應排短踵工作踵，在襪面部分應排長踵工作踵，保證轉移閘刀對其作用，使其在往復編織時將襪面針升起退出編織區；考慮閘刀進出時方便，在襪底短工作踵與襪面長工作踵之間排有６枚中踵工作踵的導針片。
