2．分組抓取
JWF1012型、JWF1016型抓棉機均具有分組抓取功能，可根據需要將堆包區域分成2～4個組分別排包，供應l～4條開清棉線，具有多品種生產的性能，抓棉機將按前方機臺的需要自動分包抓取所需的配棉。
8 g' K0 }5 l& k" Y& @" s* R3．精細柔性抓棉
JWF1012型抓棉機抓棉打手采用順向抓取纖維的設計，抓棉機的兩只抓棉打手旋轉方向與抓棉機行走方向相同，即抓棉機的兩只打手始終保持順向抓取纖維，實現了JWF1012型抓棉機在工作時，抓取的纖維損傷小，成分均勻、離散性好、開松度高等工藝目標，實現了抓棉機在工作時的高效抓取、精細抓取、柔性抓取。
JWF1016型往復抓棉機是為了滿足中、低產清梳聯靈活配置和抓取特種長纖維而設計的單打手抓棉機。該機采用大直徑抓棉打手，有效避免了抓棉機在工作時，長纖維對抓棉打手的纏繞，能顯著減少棉結的產生和纖維的損傷。其設計理念充分體現了紡織工藝中的精細抓取、柔性抓取。
4．產量高
JWF1012型往復抓棉機能滿足每小時1500kg的生產需求，JWF1012型往復抓棉機的產量試驗數據見表。
' N' U. x4 t7 C& r2 ~9 O2 [! ^! |8 ?1 G

打手轉速（r/min）	行走速度（m/min）   Z% t5 Z4 d1 j	下降量（mm/次）	收集纖維重量（kg）	總時間（min）	抓棉機產量（kg/h）
1350	17	1.5	64 + _; ^% z; n8 z$ d- X2 ]	4.93	775
		2.5	96.5 & H! `$ \5 h& i	4.93 / e! v1 o: O/ [: Q. G	1173
		4.5	141.5 ' v' ]4 h, q) b	4.93	1721

三、JWF系列往復抓棉機的主要技術規格

機型 & b' B- f6 V- x/ V		JWF1012	JWF1016 + K* d9 D. b: z% K1 s
產量（kg/h） 7 ]! }; C1 c" c8 t/ h; p		1 500	1 000 . b& ?' x# V" H4 @% M; z& g
抓棉臂	工作寬度（mm）	2300 & J7 s2 a9 s4 @8 N7 t: U4 n8 M1 d
	工作高度（mm）	1700 8 {6 y' Z$ V+ l
	間歇下降量（mm/次） ) z5 j- ~  c% b2 f	0.1～ 19.9
	下降精度（mm/次）	0.1
抓棉打手 ' N4 k$ [, b" C- D	形式 8 l8 r, p) e) O. Z* f5 E	雙打手，可拆卸鋸齒刀片	單打手，可拆卸鋸齒刀片 6 S2 ?6 p! I1 r! e
	直徑（mm） 9 i( J& q% w' {9 `6 h2 ^' }' b	f250	f300
	轉速（r/min） 6 {1 }% Y* ?4 D5 |  W	最高1350，可變頻調速	最高 1350，變頻調速
	刀片數量	28組/只，每組8齒	28組/只，每組8齒
	刀尖距地面距離（mm） & ~) m! x4 |3 ?0 y	最低 35 3 u, E: O, |2 _# f7 @
壓棉羅拉 0 I+ ~: C# N5 J) H	形式 8 @: L" `& d/ m; j0 p	圓形輥筒 , F! W4 a0 n' l
	直徑（mm） 8 v9 Y7 T2 Q$ s  b- W	f140
	數量（根） % u+ n' j% c9 B+ [" U% l+ G0 b	2
	轉動方式 5 D4 E3 J. I7 w3 }1 x2 k- _8 m	被動轉動 ; `; W3 F  C7 x) {4 l# `
抓棉小車行走速度（m/min） + q1 L; S+ \- ~		5～1 7
全機尺寸（標準型） / s3 \, E9 W1 L+ s3 o* T& O' ~		24025mm×6320mm ×2900mm	24025mm×6320mm ×2900mm + L3 L+ @6 A) l
總裝機功率（不含風機）		6.75kW	5.75 kW - G" _% h) [% ]0 f9 k3 {, c
全機凈重（kg）		約4200 9 }. N2 h7 G8 B8 ~7 s: u" p1 M	約4000 * J, r/ w0 `& ^2 i# ^' V+ _

6．覆蓋帶卷繞裝置
覆蓋帶卷繞裝置由卷繞機架、輥筒、覆蓋帶和卷繞傳動等組成，卷繞機架安裝在小車機架的后邊，卷繞部分在隨小車作往復運動的同時，進行覆蓋帶的卷取或展開，覆蓋帶卷繞部分的傳動采用交流力矩電動機，它能使覆蓋帶保持恒久的張緊狀態，確保覆蓋帶與輸棉道之間密封良好。適當的調節覆蓋帶收卷和放卷時的控制電壓，可使覆蓋帶的卷取或展開達到良好的工作狀態。
7．抓棉臂懸掛裝置
抓棉臂懸掛裝置是由抓棉器連接架、懸掛固定滑輪、鋼絲繩、平衡重錘和抓棉器升降傳動機構所組成，用于安裝抓棉器并控制其升降。懸掛裝置上設有高度檢測點和限位保護行程開關。當抓棉器升降到最高或降到最低位置時，會減速停車。打手升降雙速減速電動機先將動力傳到270N/m超負荷安全離合器上，再通過離合器輸出軸傳至懸掛裝置，當抓棉器升降阻力超過允許值時，離合器將自動脫開起到安全保護作用。此時全機自動停車，并報警。升降雙速減速電動機帶制動器，尾部裝有升降檢測編碼器，可在抓棉機操作面板上隨時顯示抓棉器高度位置。
0 {, {2 a" G  Q& I8．地軌與輸棉管道部分
地軌與輸棉管道部分是整個往復抓棉機的基礎部分，其長度可根據安裝場地的條件和設備使用要求來確定。抓棉機標準長度輸棉管道為9節，總長約為24m。用戶可以根據需求按照2.475m/節增加或者減少抓棉區域的長度。
3 L  v7 ]" A# A7 H" J" [

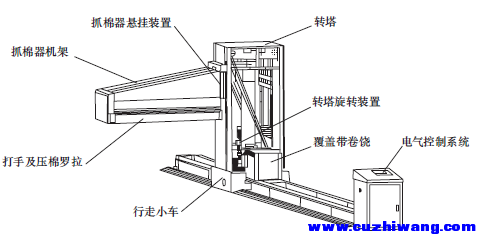

1．抓棉機行走小車
" t- h9 d& m6 c8 S行走小車部分由小車底座機架、行走輪、行走傳動裝置、安全罩板等組成。小車底座機架采用鋼板整體焊接結構，整個小車底座支承在四個行走輪上，行走小車通過四個行走輪在地軌上作往復運動。行走電動機通過車體兩側的鏈輪來拖動車輪軸，使車體左右輪子保持同步運行；行走電動機尾部裝有旋轉編碼器檢測裝置，可在操作面板上隨時顯示小車行走位置，使行走定位更加準確。行走小車四角均設有安全擋板和行程開關保護裝置。
2 y3 A3 [8 E0 P8 w2 T! y2．抓棉機轉塔
轉塔機架由底座、立柱、撐擋、斜撐、塔頂、安全罩門等組成，并裝有抓棉器懸掛裝置、轉塔旋轉裝置、輸棉伸縮管及其附件和電氣柜。前后4個立柱用來連接底座與塔頂，其中前兩個立柱上裝有支承抓棉器滾輪的導軌，后兩個立柱構成抓棉器平衡重錘的滑道。轉塔中央裝的輸棉伸縮管及其附件，將抓棉器出棉口與輸棉道中的輸棉斗連為一體。轉塔底座與小車上面四點接觸回轉軸承相連，旋轉裝置安裝在底座上，整個機架采用螺栓連接結構。
0 c% o- N+ u, r# ~9 F. b$ B3．機架
抓棉器機架部分是由前后兩塊墻板與中間兩弧形板整體焊接的機架和外部安全罩殼組成。機架用于安裝打手、壓棉羅拉、肋條等。中間弧形板和中隔板構成兩個獨立的過棉通道，弧板采用不銹鋼板制造。機架大墻板與抓棉器懸掛裝置相聯。機架上裝有安全保護裝置。
* A$ y) L% {0 i2 r4．轉塔旋轉裝置
轉塔旋轉裝置是由減速電動機、聯軸器、齒輪和輔助機件構成。當抓棉器打手需要從地軌一側抓棉區轉向另一側抓棉區時，轉塔旋轉電動機通過聯軸器傳動齒輪，該齒輪與四點接觸回轉軸承內齒輪相嚙合，使轉塔旋轉180°后，減速、剎車定位。
