2.主要機構

搖臂式裁剪機的裁剪工作機構已在直刀裁剪中闡述，這里只介紹裁剪機頭的懸掛升降和平面移動機構。

①機頭升降機構及電源滑環接觸器

該機構保證直刀裁剪機垂直于裁剪臺，并使裁剪機頭自動升離工作臺，當機頭旋轉時，電源和控制線都能可靠地引入電氣控制開關。

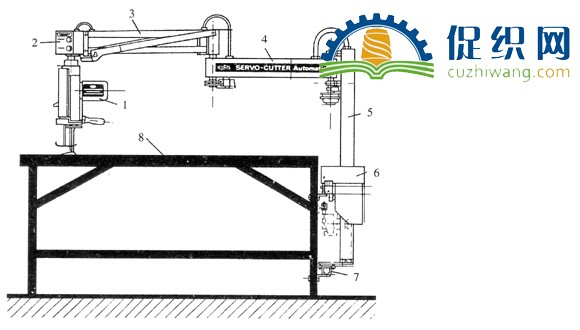

    圖1所示機頭的提升是通過氣缸中的活塞傳動連桿實現的，根據型號不同提升高度也有所不同。處于裁剪工作狀態時，靠壓縮彈簧的作用及機頭自身重量在切斷氣源后落下，使機頭的底盤以一定的壓力壓在裁剪工作臺上，投入穩定運轉。

    電源線及行走機構控制電源線通過可旋轉的滑環接觸器引入機頭電氣控制箱內，因此不論機頭做怎樣的旋轉，都能始終保持良好的接觸狀態。這種滑環接觸器結構簡單，能夠保證絕緣性能，使用比較安全。
