發布時間: 2017-2-6 21:18

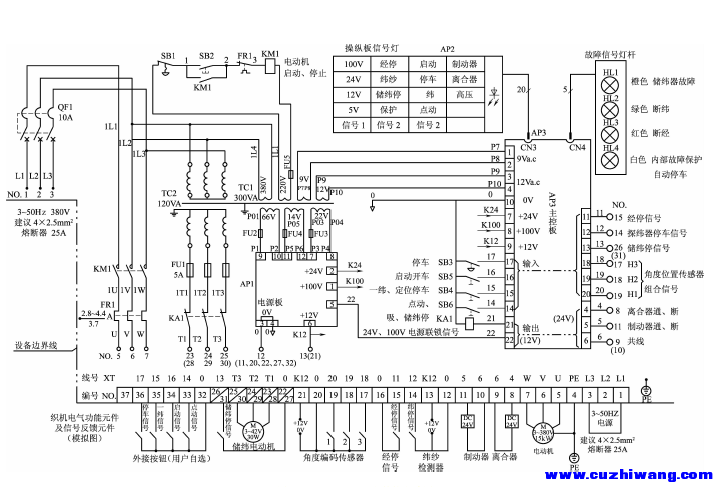

正文摘要:一、儲緯器4 }5 o* l, }! m 1.儲緯器不工作' S1 @% |; O" ?. I4 I* ~ （1）檢查保險絲（FU1）是否完好，中間繼電器（KA1）是否損壞（圖）。9 T/ _5 S4 C% p （2）檢查引線23與28、24與29、25與30之間接線是否脫落。 ... |
|
. h+ v: t, h1 a* r$ I- k6 Q+ L 三、緯停& |. t4 w N3 G1 ^ 1.斷緯不停車 （1）檢查緯檢器是否損壞，或其靈敏度是否太低。 （2）檢查電腦板上回位撥碼K1是否撥上。 Y3 w# d2 M7 R9 s; x4 m1 w （3）如果信號燈1、信號燈2、信號燈3都不亮，則需檢查引線17、18、19、20、21是否脫線，霍爾傳感器是否損壞。! P& |9 L# r! V4 G9 ]) T j7 z （4）檢查霍爾傳感器與信號盤的位置是否正確。% m3 R4 p- H A# N1 k6 C （5）檢查250°發信座是否損壞。: `$ `1 I6 p& ^ 注意：如果霍爾傳感器引線脫落或損壞，則整個機器都不能停車，包括停車按鈕也失去作用；如果250°發信座損壞，則只有緯紗斷頭不停車，其他斷頭正常停車。4 r" ~3 a4 z2 V `9 h 2.緯紗不斷但停車 （1）檢查緯檢器靈敏度是否太高，或其是否損壞。$ _/ o" i( a2 N （2）檢查霍爾傳感器其中一只是否損壞。 |
|
7 R/ l1 }3 |* \; n 二、經停 r5 f* G3 b1 i/ q% z" Y8 n9 r 1?斷經不停車 （1）檢查引線15、16是否脫落。/ J( k3 e* n8 D （2）檢查霍爾傳感器與信號盤之間位置是否正確，霍爾傳感器引線是否脫落，霍爾傳感器是否損壞，檢查115°發信座是否損壞。 注意：如果霍爾傳感器引線脫落或損壞，則整個機器都不能停車，包括停車按鈕也失去作用；如果115°發信座損壞，則只有經紗斷頭不停車，其他斷頭正常停車。 2.經紗不斷但停車% Z6 _& p& `/ s' m' F; H& J （1）檢查引線15、16是否短路。 （2）檢查經停架是否絕緣。 |
