/ X/ E  H3 E. m! t所用的原料主要有滌粘中長化纖、滌腈中長化纖、滌綸長絲等。因使用的原料不同，除前述共性外，還各具不同特點：滌腈中長涼爽呢色澤鮮艷、易洗快干，但較易起毛；滌粘中長涼爽呢不易粘貼、不易起毛，但色澤不如滌腈；滌綸長絲涼爽呢挺括抗皺、尺寸穩定，但吸濕性較差。在設計時可根據穿著需要合理選擇原料。
屬中薄型織物。為增強織物的挺括、滑爽，減少單紗毛羽較長對皮膚的刺激，經緯皆使用9.8tex×2～14.8tex×2（40/2～60/2英支）股線為宜?？椢镌O計中需采用兩種不同線密度的紗線時，差異要適當。過小，紋路不突出；過大，布面粗糙不滑爽。實踐表明，兩種紗線的線密度差異在35%～45%左右為宜，如13.1tex×2與9.8tex×2（45/2英支與60/2英支），14.8tex×2與18.5tex×2（40/2英支與32/2英支）等。另外，為使織物具有一定的硬挺度，涼爽呢的紗線捻系數大致為正常紗線捻系數的1.1～1.2倍左右。

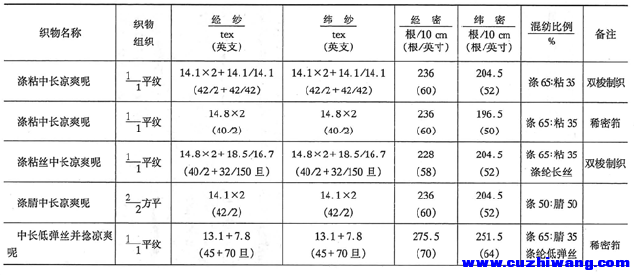

6 [1 L& e8 D* ~& ^- u' s2 y織物緊度與織物的手感和透氣量有關，一般，中特紗涼爽呢的經向密度為196.5～236根/10cm，緯向密度為157～216.5根/10cm，經向緊度為39%～49%，緯向緊度為32%～45%。選用上述配置，加上經緯紗線的線密度、捻系數配置，可使織物稀而不薄、挺括、透氣涼爽。
使用化纖為原料，且紗線的捻度較高，為提高產品的品質，在生產時必須注意以下幾點：合理選用生產工藝，特別是當使用化纖長絲時，良好的并捻和定型是取得良好織造效果的必要保證。涼爽呢密度較稀，又因采用股線為多，筘路與條影是其主要疵點，因此整經時要注意經紗排列和張力的均勻；上織軸時，分紗要均勻，綜框夾緊度要適當，防止綜絲游動；適當提高織機后梁位置，以增大上下層經紗張力差異。
